面板按键说明

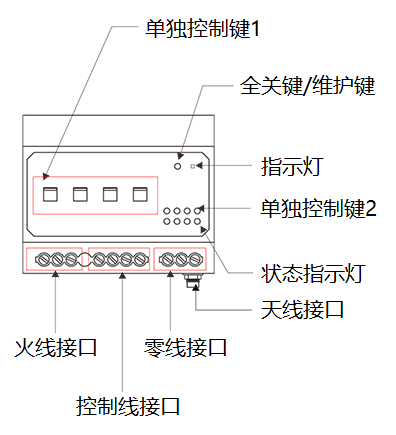

4路智能照明控制器

1) 单独控制键1：总共4路，可对相应的输出线路进行单独开/关控制；

2) 全关键/维护键：短按4路全关，长按5秒后进入维护状态（维护状态下长按5秒退出状态），只能本地手动控制产品，其他控制方式都不起效（常用在线路检测和设备维修时）；

3) 指示灯：常亮为正常工作中，快闪为未配网状态，慢闪为设备维护中；

4) 单独控制键2：总共4路，线路进行单独开/关控制（长按“1”键5秒即可复位）

5) 状态指示灯：常亮为负载接通，不亮为负载未接通；

6) 天线接口：ANT为天线接口，因电箱是金属箱，天线需要放置在金属箱外部，以免减弱接收信号；

7) 火线接口：L端为火线输入接口；

8) 零线接口：N端为零线输入接口；

9) 控制线接口：LO1-LO4端火线输出接口；

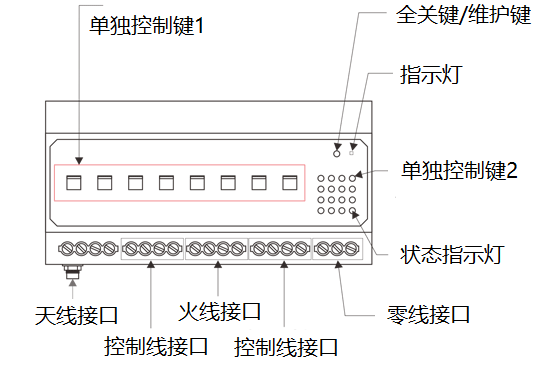

8路智能照明控制器

1) 单独控制键1：总共8路，可对相应的输出线路进行单独开/关控制；

2) 全关键/维护键：短按8路全关，长按5秒后进入维护状态（维护状态下长按5秒退出状态），只能本地手动控制产品，其他控制方式都不起效（常用在线路检测和设备维修时）；

3) 指示灯：常亮为正常工作中，快闪为未配网状态，慢闪为设备维护中；

4) 单独控制键2：总共8路，线路进行单独开/关控制（长按“1”键5秒即可复位）

5) 状态指示灯：常亮为负载接通，不亮为负载未接通；

6) 天线接口：ANT为天线接口，因电箱是金属箱，天线需要放置在金属箱外部，以免减弱接收信号；

7) 火线接口：L端为火线输入接口；

8) 零线接口：N端为零线输入接口；

9) 控制线接口：LO1-LO8端火线输出接口；
