产品安装及支持的品牌

硬件配置准备

(1)确认空调系统处于上电状态，排查所接的空调室内、外机是否全部上电。
(2)确认空调系统已经过空调厂商调试运转成功，无任何警报或异常。
(3)确认空调通信线已接入本产品相应接口。
(4)确认第三方温控面板已接入本产品相应接口(视需要)。

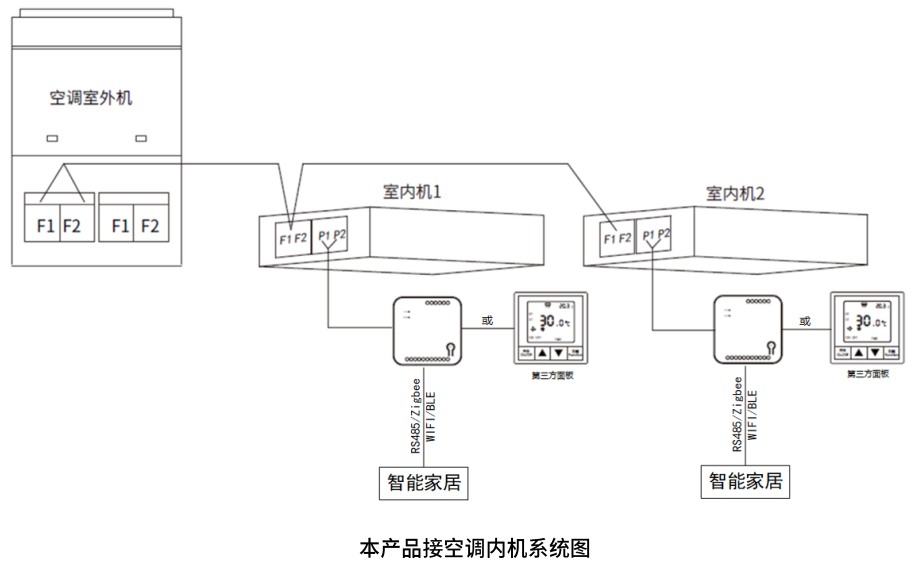

安装环境及接线示意图

本产品需要安装在户内，根据现场情况安装在室内机检修口或预留好的智能箱内。


支持品牌列表及说明

支持空调品牌及各空调品牌接线方式如下表，更多品牌在陆续对接支持中...

品牌 接线方法 接线极性 线缆 原厂线控器共存
网关侧接线端口 空调侧接线端口
大金多联机(2芯) P1,P2 P1,P2 无 2芯 支持
日立多联机(2芯) P1,P2 A,B 无 2芯 支持
日立风管机(4芯) A1, B1, D-, D+ CN2 有 4芯 不支持
海信多联机(2芯) P1,P2 A,B 无 2芯 支持
青岛约克多联机(2芯) P1,P2 A,B 无 2芯 支持
广州约克多联机(4芯) A1, B1,D-,D+ TB1线控 有 4芯 支持
东芝多联机(2芯) X,Y A, B 无 2芯 支持
松下多联机(2芯) X,Y CN041 外侧 2pin 无 2芯 支持
三菱重工多联机(2芯) P1,P2 X,Y 无 2芯 支持
三菱重工多联机(3芯) A1和 B1 并线,D-,D+ CNB 有 4芯 支持
酷风多联机(4芯) A1, B1, D-, D+ CN40 有 4芯 支持
美的(4芯 CN20) A1, B1, D-, D+ CN20 有 4芯 支持
美的X1X2(2芯) A1, B1 X1,X2 无 2芯 支持
美的科慕(2芯) A1, B1 W1,W2 无 2芯 不支持
格力多联机(2芯) P1,P2 H1,H2 无 2芯 支持
海尔多联机(3芯) A, B, C CN22 端子(A,B,C) 有 3芯 不支持
海尔风管机(3芯) A1和 B1 并线,D-,D+ CONTROLLER端子(C,B,A) 有 4芯 不支持
海尔风管机集控(REMOTE端子) A1和 B1 并线,D-,D+ CN4 REMOTE 端子 有 4芯 支持
格力风管机(2芯) H1,H2 COM_MANUAL端子的3,2Pin 有 2芯 支持
格力风管机(4芯) A1, B1, D-, D+ CN5或CN6 有 4芯 不支持
大金 MX风管机(4芯) A1, B1, D-, D+ S21 有 4芯 不支持
三菱电机多联机(4芯) A1, B1, D-, D+ CN105 有 4芯 支持
海信风管机 A1, B1, D-, D+ WIFI端子 有 4芯 支持
开利风管机 A1和 B1 并线,D-,D+ CN24或CN26 有 4芯 支持
富士通风管机 A1和 B1 并线,D-,D+ CN14 有 4芯 支持
欧科风管机 A1, B1,D-, D+ Wired端子 有 4芯 不支持

接线注意事项

在进行接线操作的时候注意以下几点
1.不同空调通讯接口极性会有不同，如果线缆接线的极性不对，会找不到空调设备，这时候需要调换一下线缆线序。
2.如果接线错误的话，可能会造成本产品的损坏。
3.接线作业时务必切断空调设备的电源，否则可能会引起故障。
4.请注意避免各信号线电缆之间、以及与电源线并排走线，否则可能会因信号互相干扰而产生误动作。如果不能避免并排走线的话，请保持本产品相关的通讯线与空调系统间的通讯线的间隔距离在15cm 以上，和其它接线距离 30cm 以上。或者将电缆接进铁制保护管并将保护管的一端接地。
5.严禁将 AC220V 电源线接入到信号端子上，否则会造成线控器网关内部电子元件烧毁。如误操作发生此情况，请联系厂家，严禁私自拆卸维修。
