产品说明

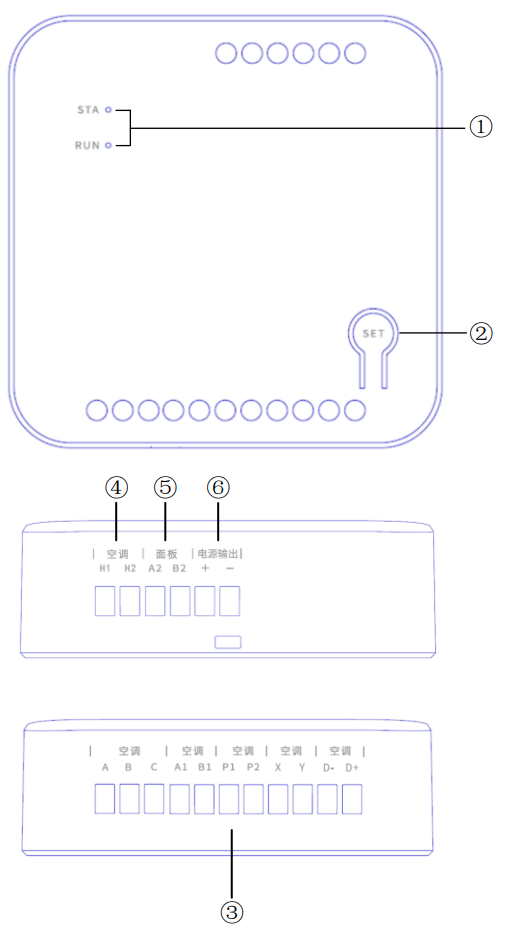

端子及指示说明图

①LED 指示灯:空调和本产品工作状态指示灯。具体请查看LED 指示说明。
②SET 按键:长按5秒实现对控制器复位。
③④空调接口:空调接入接口(详见5.3支持空调品牌列表及说明)。
⑤面板接口(A2 B2):第三方温控面板对接接口。
⑥电源输出端口:可为第三方温控面板等提供输入电源，该端口输出功率DC7~15V，0.7W(MAX)。

LED 指示灯说明

指示灯快闪:点亮0.25s，熄灭0.25s，为一次快闪。
指示灯慢闪:点亮0.5s，熄灭 0.5s，为一次慢闪。
